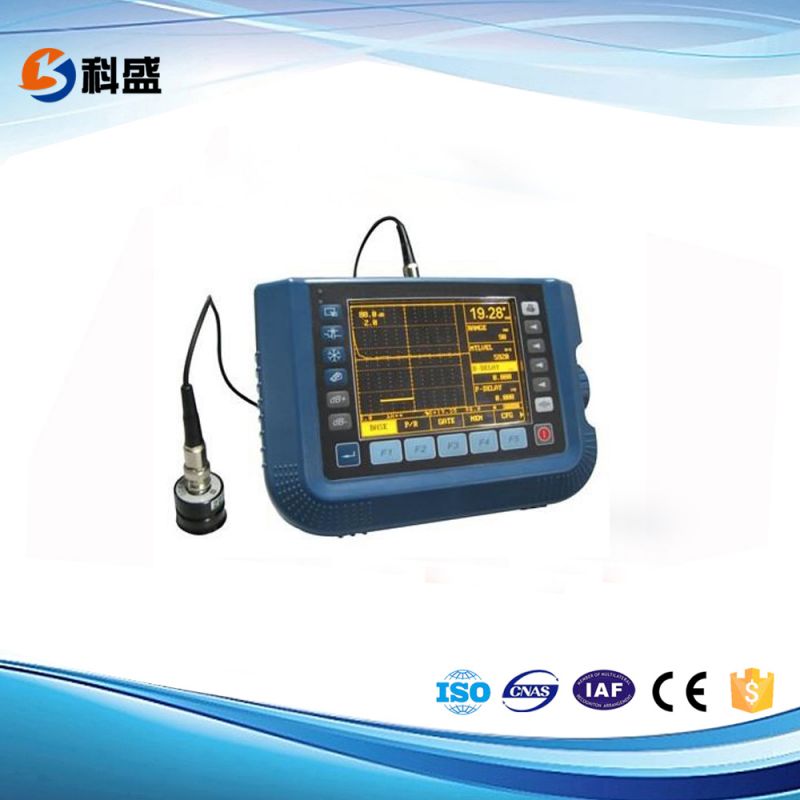

一.超聲波探傷儀TUD320產品概述：

    數字化智能超聲波探傷儀TUD320采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，國內的技術設計，檢測速度快、精度高、波形穩定。該儀器可用于多種材料內部缺陷的檢測，如鋼、銅、鋁、鑄鍛件、以及金屬焊縫等等，可有效檢測出氣孔、裂紋、疏松、夾雜、未融合、未焊透等缺陷。廣泛應用于航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域的在役安全檢查、壽命評估、質量控制等！

超大彩屏——彩色高速寬溫工業級TFT_LCD液晶顯示，多種顏色選擇，適用于不

同的光線條件，背光連續可調。

高采樣率——10位高速實時采樣，較8位采樣測值更加精確

曲面校正——便于對非規則材料和小管徑管件進行檢測

雙模曲線——DAC曲線、DGS曲線兩種模式可選

電量監控——以百分比的形式顯示電量，方便監測，并具有過充過放保護

方便通用——可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。

B-掃描——可顯示工件缺陷形狀，完備的焊縫和工件剖面顯示，使探傷更具權威。

打印功能—直接驅動打印機，打印厚度報告與波幅曲線。

PC通訊—測量數據和系統設置參數直接上傳，探傷報告自動生成。

二.超聲波探傷儀TUD320技術參數：

掃描范圍  掃描范圍：2.5～5000

脈沖移位  脈沖移位：-20～+3400

探頭零點（ms）  探頭零點：0.0～99.99

材料聲速（m/s）  材料聲速：1000～9999

7個固定聲速：2260,2730,3080,3230,4700,5920,6300

輸出阻尼（W）  50，150，400

工作方式  單探頭（收、發），雙探頭（一收一發），透射（透射探頭）

頻率范圍（MHz）  低頻0.2–1、中頻0.5–4 、高頻3–15三檔可選

增益調節（dB）  0～110 調節步距：0.0，0.2，0.5，1，2，6，12

垂直線性誤差  垂直線性誤差不大于3%

水平線性誤差  在掃描范圍內，不大于0.2%

探傷靈敏度余量  ³50dB

動態范圍  ³32dB

探傷通道  10個

外型尺寸 243×173×70

重量  1.5

三.超聲波探傷儀TUD320基本配置：

1.主機

2.3A/9V電源適配器

3.探頭連接電纜

4.直探頭2.5MHz20

5.斜探頭5MHz8×9K2

6.耦合劑

7.背帶

四.超聲波探傷儀TUD320可選附件：

1.串行通訊電纜(9針)

2.PC端通訊軟件

3.串行打印機TPUP-NH

4.探頭、試塊
